Untuk sebagian besar instrumen, perlengkapan pencahayaan, dan rumah sensor yang perlu mempertahankan performa warnanya selama bertahun-tahun tanpa kalibrasi ulang, filter kaca serapan selektif umumnya mengungguli filter pelapis film tipis dalam hal stabilitas sudut, ketahanan termal, dan daya tahan mekanis . Filter kaca serapan selektif bekerja melalui material curah itu sendiri, sehingga efek penyaringan tidak terlalu bergantung pada sudut jatuhnya cahaya ke permukaan dan tidak mengikis lapisan film yang diendapkan seiring waktu. Filter pelapis optik masih memiliki keunggulan ketika desain memerlukan pita sandi yang sangat sempit, kemiringan batas yang curam, atau kombinasi panjang gelombang yang tidak dapat dijangkau oleh kaca berwarna polos. Bagian di bawah ini membahas alasan fisik, perilaku spektral, dan kriteria pemilihan praktis di balik jawaban tersebut, termasuk beberapa grafik perbandingan dan daftar periksa pembeli singkat di bagian akhir.

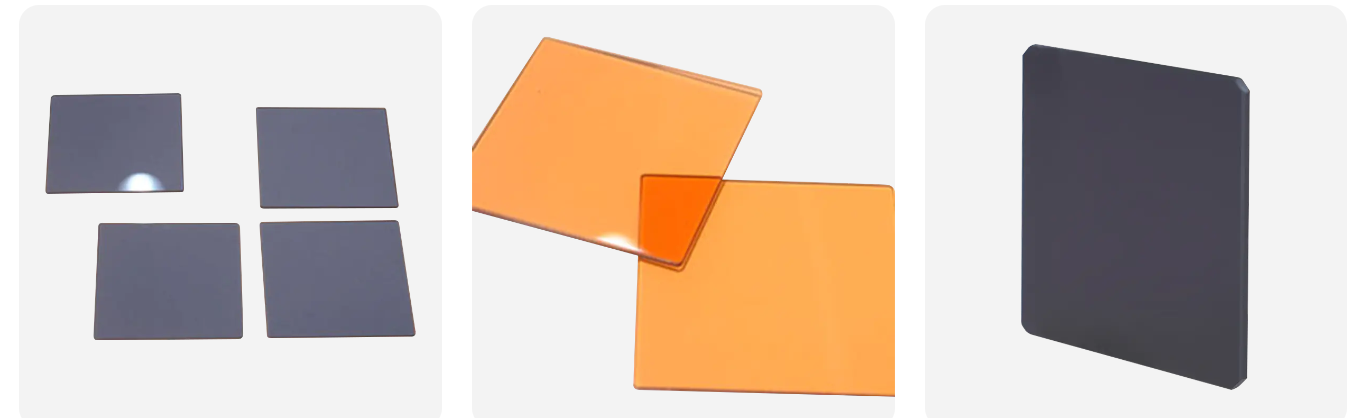

Filter kaca serapan selektif adalah sepotong kaca optik yang diformulasikan untuk menghilangkan pita panjang gelombang tertentu dari berkas cahaya sambil membiarkan pita di sekitarnya melewatinya dengan kehilangan yang minimal. Produsen mencapai efek ini dengan melelehkan ion logam atau partikel koloid halus langsung ke dalam kumpulan kaca, kemudian menyesuaikan komposisi kaca dan perlakuan permukaan apa pun sehingga potongan akhir menyerap bagian tertentu dari spektrum inframerah tampak atau dekat. Basis fisiknya terletak pada tingkat elektron: ketika foton dengan energi tertentu mengenai kaca yang didoping, energi tersebut sesuai dengan kesenjangan antara keadaan elektron dalam ion yang ditambahkan, sehingga foton tersebut diserap daripada ditransmisikan. Setiap panjang gelombang lain yang tidak cocok dengan celah energi ini berlanjut melalui kaca yang sebagian besar tidak terpengaruh, itulah yang membuat jenis filter kaca serapan cahaya tampak ini memiliki profil spektral yang bersih dan dapat diulang.
Pendekatan Doping yang Umum Digunakan Dalam Produksi Kaca
Tiga kelompok doping mencakup sebagian besar permintaan komersial saat ini, masing-masing ditujukan pada bagian spektrum yang berbeda.
Ion logam transisi seperti kromium dan tembaga menghasilkan filter kaca serapan selektif berwarna hijau dengan puncak transmisi kira-kira antara 500 dan 560 nanometer, sekaligus menarik cahaya biru ungu dan merah.
Kombinasi mangan, titanium, kobalt, dan neodymium menghasilkan kaca berwarna ungu yang menyerap dengan kuat di wilayah spektrum tengah hijau dan kuning sambil membiarkan ungu, biru, dan sebagian pita merah melewatinya.
Formulasi khusus yang dibuat sebagai filter optik kaca penyerap UV memotong panjang gelombang yang lebih pendek mendekati 365 nanometer ke bawah sambil melewati pita yang terlihat dengan respons yang datar dan merata.
Selain pekerjaan cahaya tampak, produsen filter kaca transmisi inframerah dapat menggunakan sistem kaca dasar yang sama untuk melewatkan energi inframerah dekat sambil memblokir cahaya tampak, yang berguna pada jendela sensor yang perlu menolak gangguan cahaya sekitar.
Apa An Optical Coating Filter Is And How Its Principle Differs
Filter pelapis optik dimulai sebagai substrat bening, seringkali kaca biasa atau silika leburan, di mana banyak lapisan sangat tipis diendapkan satu per satu di dalam peralatan pengendapan vakum. Setiap lapisan membawa indeks bias yang berbeda, dan tumpukan tersebut direkayasa sehingga cahaya yang dipantulkan antar lapisan akan mengganggu secara konstruktif pada panjang gelombang yang dimaksudkan untuk diblokir dan secara destruktif pada panjang gelombang yang dimaksudkan untuk dilewati. Ini pada dasarnya adalah efek interferensi daripada efek penyerapan, yang merupakan perbedaan inti yang membedakannya dari filter kaca serapan selektif.
Keluarga Pelapis Umum Dalam Penggunaan Sehari-hari
Tumpukan dichroic yang memantulkan satu pita warna sambil mentransmisikan pita warna lainnya.
Lapisan bandpass sempit dibuat untuk jendela dengan panjang gelombang tunggal yang ketat.
Pelapis takik dirancang untuk menolak satu pita sempit sambil melewatkan segala sesuatu di sekitarnya.
Karena perilaku penyaringan bergantung pada panjang jalur yang tepat yang dilalui cahaya melalui setiap lapisan, kurva transmisi filter pelapis bergeser ke arah panjang gelombang yang lebih pendek seiring dengan meningkatnya sudut cahaya yang masuk. Lapisan yang diberi nilai cutoff presisi pada kejadian normal dapat menyimpang beberapa nanometer dari target begitu cahaya sampai pada sudut sedang, hal ini penting dalam sistem optik kompak di mana sinar jarang merambat dalam satu garis lurus.
Perbedaan Inti Antara Kedua Teknologi Filter
Tabel di bawah ini menguraikan kedua teknologi berdasarkan sifat fisik yang paling sering menentukan teknologi mana yang cocok dengan desain tertentu.
Tabel 1. Perbandingan fisik dan kinerja antara filter kaca serapan selektif dan filter pelapis optik.
Parameter
Filter Kaca Penyerapan Selektif
Filter Lapisan Optik
Prinsip Kerja
Penyerapan massal melalui kaca yang diolah
Interferensi film tipis pada substrat
Sensitivitas Sudut
Sangat rendah
Terlihat pada sudut lebar
Ketajaman Tepi Potong
Kemiringan alami dan bertahap
Dapat direkayasa sangat curam
Sensitivitas Termal
Rendah di kisaran normal
Sedang, bergantung pada lapisan
Delaminasi Atau Risiko Keausan
Tidak ada, properti itu berada dalam material curah
Mungkin karena kelembapan atau abrasi
Metode Kustomisasi
Sesuaikan komposisi kaca dan tingkat doping
Sesuaikan jumlah dan ketebalan lapisan
Perbandingan Kinerja di Lima Parameter Optik Utama
Bagan horizontal di bawah memberi skor pada kedua kelompok filter pada skala relatif nol hingga seratus pada lima parameter yang paling sering diperiksa oleh insinyur optik selama pemilihan komponen. Skor ini mencerminkan perilaku umum yang diamati pada sampel produksi umum, bukan laporan pengujian tunggal.
Kemandirian sudut dan konsistensi warna jangka panjang menunjukkan kesenjangan terluas , itulah sebabnya filter kaca serapan selektif tetap menjadi pilihan umum untuk jendela bidik, lensa aperture lebar, dan wadah apa pun yang cahayanya jarang mengenai filter secara langsung.
Perilaku Transmisi Spektral Filter Kaca Penyerapan Selektif Hijau Khas
Bagan di bawah menelusuri kurva transmisi yang representatif untuk filter kaca serapan selektif berwarna hijau yang diolah dengan ion kromium dan tembaga. Transmisi meningkat dengan cepat setelah panjang gelombang mendekati 480 nanometer, mencapai puncak yang luas antara 500 dan 560 nanometer, kemudian menurun dengan mulus pada sisi panjang gelombang yang panjang. Kenaikan dan penurunan yang lembut ini merupakan karakteristik kaca serapan massal dan merupakan salah satu alasan mengapa filter ini menghasilkan rendering warna yang alami dan merata, dibandingkan dengan hasil tepian yang lebih keras yang khas dari tumpukan lapisan sempit.
Karena kurvanya miring secara bertahap dan bukannya turun mendekati garis vertikal, variasi produksi yang kecil pada ketebalan kaca atau konsentrasi doping hanya menggeser puncaknya sedikit, menjaga konsistensi warna batch ke batch tetap dalam toleransi untuk sebagian besar aplikasi instrumen dan pencahayaan.
Dimana Filter Kaca Penyerapan Selektif Digunakan Di Seluruh Industri
Permintaan filter kaca untuk pemilihan panjang gelombang mencakup beberapa industri, dan pangsa relatif di bawah ini mencerminkan urutan besaran yang umumnya terlihat pada pesanan produksi saat ini.
Catatan Aplikasi Perwakilan
Optik instruments including fluorescence microscopes, DNA sequencers and spectrometers rely on an optical absorption glass filter for sensors to strip stray light before it reaches the detector.
Industri processes such as semiconductor lithography and UV curing use absorption glass as a stable window material that limits heat build up on sensitive substrates.
Pencahayaan panggung dan fotografi menggunakan kaca serapan berwarna untuk membentuk warna tampak sekaligus menghalangi radiasi panas infra merah mencapai subjek yang diterangi.
Kaca arsitektur dan kaca otomotif menggunakan lapisan serapan berwarna untuk mengurangi perolehan panas matahari sekaligus menjaga tingkat cahaya interior yang nyaman.
Medis and biochemical instruments depend on consistent spectral response for accurate readings across repeated testing cycles.
Bagan Radar Perbandingan Multi Dimensi
Enam dimensi paling penting ketika menimbang filter kaca serapan selektif terhadap filter pelapis untuk desain baru. Bagan radar di bawah ini menampilkan kedua teknologi pada skala yang sama sehingga keuntungannya dapat terlihat secara sekilas.
Filter pelapis memperluas selektivitas spektral dan fleksibilitas manufaktur , karena proses pengendapan dapat menargetkan kombinasi panjang gelombang yang tidak biasa yang tidak dapat dicapai oleh satu formula kaca pun. Kaca serapan memperluas kemandirian sudut, stabilitas termal, dan konsistensi jangka panjang, yang menjelaskan mengapa kaca serapan tetap umum digunakan pada jalur optik tetap yang tetap digunakan selama bertahun-tahun.
Stabilitas Lingkungan Dan Daya Tahan Jangka Panjang Dalam Kondisi Nyata
Filter kaca serapan selektif membawa sifat optiknya di dalam material itu sendiri, sehingga goresan ringan pada permukaan atau paparan kelembapan tidak mengubah pita panjang gelombang yang diserapnya, hanya kejernihan fisiknya jika kerusakan menjadi parah. Filter pelapis membawa sifat optiknya dalam tumpukan lapisan yang tebalnya hanya beberapa mikron, yang berarti masuknya kelembapan, pembersihan berulang kali, siklus termal, atau paparan sinar UV jangka panjang dapat secara bertahap melonggarkan atau mengoksidasi setiap lapisan. Begitu suatu lapisan bergeser sedikit saja, seluruh pola interferensi ikut bergeser, mengubah panjang gelombang cutoff efektif seiring waktu.
Dimana Perbedaan Ini Paling Banyak Muncul
Kaca arsitektur luar ruangan, kaca otomotif yang terkena sinar matahari langsung, dan peralatan industri yang beroperasi di dekat sumber panas adalah tempat di mana kesenjangan antara kedua teknologi tersebut menjadi paling terlihat selama periode layanan multi-tahun. Instrumen ruang bersih dan laboratorium yang disimpan dalam lingkungan terkendali memiliki perbedaan praktis yang lebih kecil, meskipun sensitivitas sudut tetap mendukung kaca serapan setiap kali jalur optik tidak terkolimasi secara sempurna.
Titik Stres Khas Diperiksa Selama Evaluasi
Pembeli biasanya melakukan pemeriksaan siklus termal, pemeriksaan rendaman kelembapan, dan pemeriksaan pembersihan berulang kali pada potongan sampel sebelum melakukan pesanan produksi, karena ketiga titik tekanan ini mengungkapkan sebagian besar perbedaan praktis antara kaca curah dan tumpukan pelapis yang disimpan.
Opsi Kustomisasi Untuk Filter Kaca Penyerapan Selektif
Pembeli yang mencari filter kaca serapan selektif khusus biasanya memulai dari kurva transmisi target daripada bagian katalog tetap. Pemasok filter serapan kaca optik berwarna dapat menyesuaikan beberapa variabel untuk mencapai kurva tersebut.
Jenis dan konsentrasi doping untuk menggerakkan pita serapan menuju panjang gelombang target tertentu.
Ketebalan kaca, karena kedalaman penyerapan mengikuti panjang jalur optik melalui material.
Penyelesaian permukaan dan perawatan tepi untuk pemasangan di dalam housing atau modul sensor tertentu.
Konstruksi gabungan yang memasangkan inti kaca serapan dengan lapisan anti pantulan tipis, berguna ketika suatu proyek menginginkan stabilitas kaca serapan dengan transmisi keseluruhan yang sedikit lebih tinggi.
Permintaan yang dialihkan ke lini kaca filter optik dengan panjang gelombang khusus, hubungan produsen filter kaca transmisi inframerah, atau pemasok kaca filter optik serap yang dapat mempertahankan toleransi batch ke batch yang ketat biasanya bergerak lebih cepat ketika pembeli berbagi kurva transmisi target, kisaran suhu pengoperasian, dan dimensi pemasangan fisik di depan.
Latar Belakang Manufaktur Dibalik Filter Kaca Penyerapan Selektif yang Andal
Nantong Xiangyang Optical Element Co, Ltd telah memproduksi kaca optik berwarna dan tidak berwarna sejak tahun 1996 dari fasilitas sepuluh ribu meter persegi di Provinsi Jiangsu. Divisi komponen optik berfokus pada filter kaca optik berwarna yang mencakup wilayah ultraviolet, cahaya tampak, inframerah dekat, dan inframerah, menjalankan lebih dari seratus jenis kaca melalui jalur pemrosesan yang dilengkapi dengan peralatan penggilingan, pemolesan, dan pengujian spektral optik khusus. Output dari divisi ini meliputi instrumen optik, instrumen medis dan biokimia, peralatan analisis, elektronik, penerbangan serta sejumlah lembaga penelitian dan universitas.
Divisi kaca lembaran terpisah menangani sablon sutra kaca dan tempering untuk panel kontrol, rumah alat, dan komponen saklar, yang membuat perusahaan terbiasa dengan kaca optik presisi dan pemrosesan kaca produksi massal di bawah satu atap. Untuk tim proyek yang membandingkan produsen filter kaca serapan selektif dengan produsen kaca filter optik di seluruh China, kombinasi peralatan pengujian optik khusus dan riwayat produksi yang berjalan lama adalah salah satu sinyal praktis yang patut diperiksa selama evaluasi pemasok.
Bagaimana Memilih Antara Penyerapan Selektif Dan Filter Pelapis Untuk Suatu Proyek
Daftar periksa singkat membantu mempersempit keputusan sebelum meminta sampel.
Petakan pita panjang gelombang yang diperlukan dan periksa apakah jenis kaca berwarna standar sudah menutupinya dengan rapat.
Konfirmasikan rentang sudut datang yang akan dilihat filter pada jalur optik sebenarnya, bukan hanya pada pusat desain.
Perhatikan lingkungan pengoperasian, termasuk kelembapan, perubahan suhu, dan paparan sinar UV luar ruangan.
Putuskan seberapa curam tepi potongannya, karena pita sandi yang sangat sempit mungkin masih memerlukan larutan pelapis.
Rencanakan masa pakai yang diharapkan dan seberapa sulit kalibrasi ulang atau penggantian setelah unit dikerahkan di lapangan.
Proyek yang memenuhi sebagian besar persyaratan di atas demi stabilitas dan kesederhanaan biasanya memilih filter kaca serapan selektif, sementara proyek yang memerlukan tepi spektral yang sangat sempit atau curam sering kali berakhir dengan menentukan filter pelapis atau kombinasi kedua teknologi dalam jalur optik yang sama.
Pertanyaan Yang Sering Diajukan Tentang Filter Kaca Penyerapan Selektif
Q1: Apa yang dimaksud dengan filter kaca serapan selektif
Ini adalah kaca optik yang diformulasikan dengan ion logam atau partikel koloid sehingga menyerap pita panjang gelombang yang dipilih sambil mentransmisikan cahaya di sekitarnya dengan sedikit kehilangan.
Q2: Bagaimana filter kaca serapan memblokir panjang gelombang tertentu
Ion yang didoping di dalam kaca menyerap foton yang energinya cocok dengan transisi elektron internal, menghilangkan pita panjang gelombang tersebut sementara sebagian besar panjang gelombang lainnya tidak terpengaruh.
Q3: Apa perbedaan antara filter serapan dan filter interferensi
Filter serapan menghilangkan cahaya melalui material kaca curah, sedangkan filter interferensi menggunakan lapisan tipis yang memantulkan dan membatalkan panjang gelombang yang tidak diinginkan melalui interferensi optik.
Q4: Mengapa menggunakan filter kaca berwarna daripada filter berlapis
Kaca berwarna menjaga respons spektralnya tetap stabil pada sudut pandang lebar dan tahan terhadap degradasi lapisan bertahap yang dapat memengaruhi permukaan yang dilapisi selama penggunaan bertahun-tahun.
Q5: Untuk apa filter serapan selektif digunakan?
Kegunaan umum meliputi sensor optik, sistem visi mesin, peralatan spektroskopi, dan instrumen medis yang memerlukan respons spektral yang stabil dan berulang.
Q6: Filter optik mana yang cocok untuk perlindungan UV
Filter optik kaca penyerap UV yang diformulasikan untuk memotong panjang gelombang yang lebih pendek umumnya merupakan pilihan yang lebih sederhana dan stabil untuk tugas perlindungan UV berkelanjutan.
Q7: Dapatkah filter kaca serapan disesuaikan
Ya, jenis doping, konsentrasi, ketebalan dan permukaan akhir semuanya dapat disesuaikan untuk mencapai kurva transmisi target untuk proyek tertentu.
